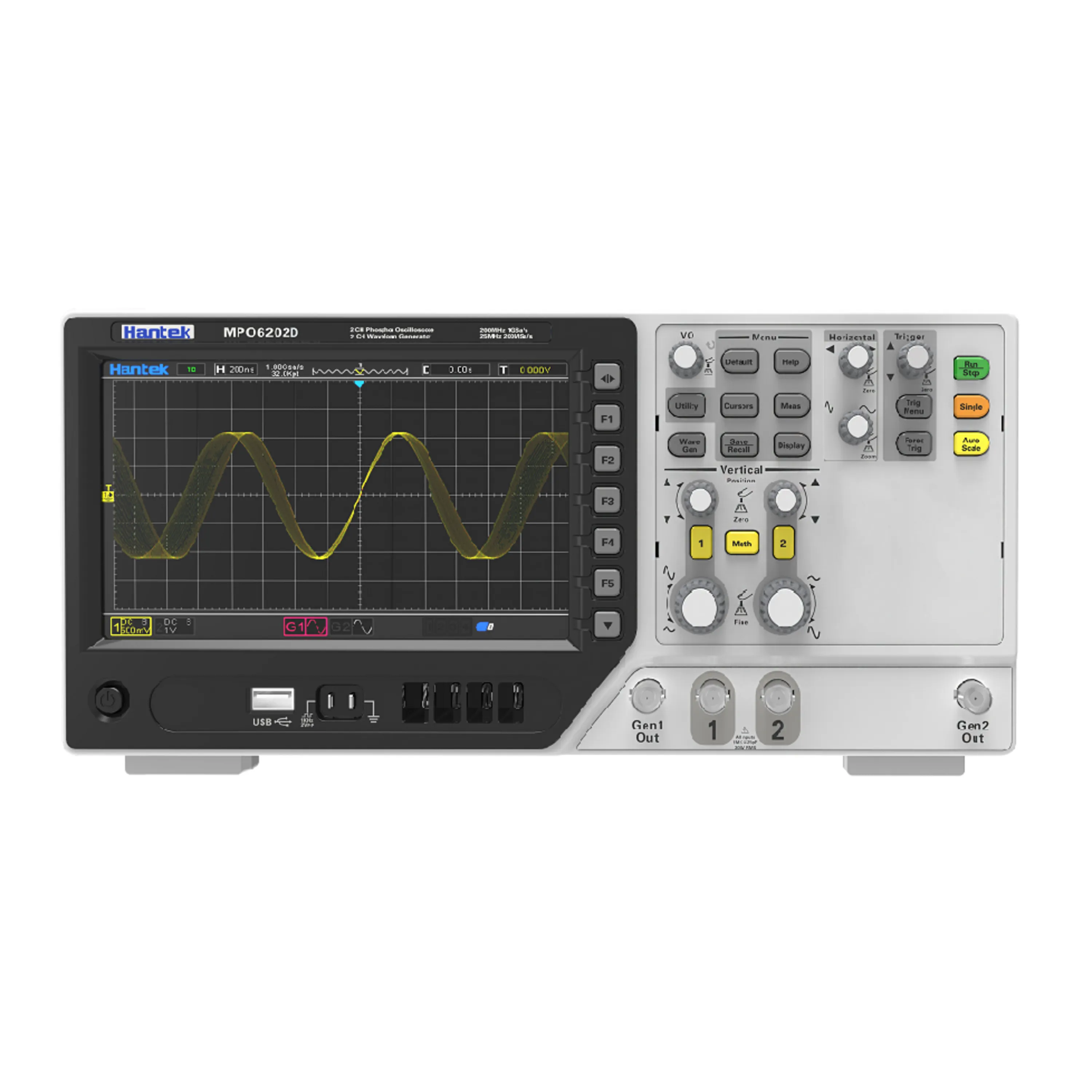

اسیلوسکوپ MPO6202D

  • اسیلوسکوپ دو کاناله 200MHz
  • با نرخ نمونه برداری 1GS/s real-time sample rate
  • نمایشگر لمسی 7 اینچی رنگی
  • بر اساس تکنولوژیMPO -Fluorescent Oscilloscope
  • دارای 256 نوع شدت و رنگ متفاوت برای نمایش نقشه گرمائی موج
  • دو کانال اربیتاری فانکشن ژنراتور 25MHZ
  • 16 کانال لاجیک انالایزر
  • اندازه گیری اتوماتیک 42 پارامتر الکتریکی
  •  16kinds of trigger functions
  • انالیز پروتکل سریال 5serial decodin
  • دارای قابلیت FFT و انجام اعمال پایه ریاضی بر روی سیگنال
  • انجام اعمال ریاضی انتگرال , مشتق و ریشه مربع بر روی موج
  • دارای خروجی PASS/FAIL بر اساس پارامترهای تعریف شده به اسیلوسکوپ
  • دارای فرکانس متر 6 رقمی ومولتی متر 5 رقمی
  • مطابف با استاندارد LXI CORE 2011 DEVICE class instrument standards; enable quick,
  • دارای امپدانس ورودی 1MΩ و 50Ω
  • حافظه داخلی 64M Point Record Length
  • قابلیت ذخیره دیتای موج بصورت فایل با فرمت bmp , .txt , .xls,CSV
  • پشتیبانی از فرامین کنترل ریموتSCPI
  • دارای پورت USB و LAN جهت اتصال به کامپیوتر و فلش مموری
  • جهت کسب اطلاعات بیشتر اینجا کلیک کنید.







اسیلوسکوپ دوکاناله MPO6102D با پهنای باند 200MHz بر اساس تکنولوژی Fluorescent oscilloscope قابلیت ویژه ای را در اندازه گیری موجهای الکتریکی به ویژه سیگنالهای لحظه ای که رویت آنها با اسکوپهای معمولی رایج غیر ممکن است یا احتمال از دست دادن آنها وجود دارد در اختیار کاربر قرار می دهد.  بلکه تاکیدی بر اصول نمایش همانند اسکوپهای آنالوگ قدیمی می باشد که در آنها بعد شدت روشنائی موج در صفحه نمایش علاوه بر زمان و ولتاژ وجود دارد این اسکوپها امکان شبیه سازی این قابلیت اسکوپهای قدیمی را فراهم کرده است در اصلMPO با ترکیب 256 نوع شدت و رنگ متفاوت یک قام فراتر رفته و نمایشی همانند نقشه گرمائی(Heat map ) از موج تحت تست را فراهم کرده است. به عنوان نمونه یک موج با مدولاسیون FM در اسیلوسکوپ MPO در قسمت تصاویر برای نمونه گنجانده شده است رنگ قرمز به معنی تکرار بیشتر موج و آبی به معنی تکرار کمتر در واحد زمان می باشد. این اسیلوسکوپ قابلیت اتصال به کامپیوتر , فلش مموری  را دارد . سیستم همچنین دارای امکان اندازه گیری اتوماتیک پارامترهای الکتریکی همانند فرکانس , دامنه, پریود و... تا 42 پارامتر را دارد, در کنار آن دارای خروجی PASS/FAIL به معنی قبول یا رد سیگنال مورد تست طبق پارامترهای تعریف شده به اسیلوسکوپ توسط کاربر می باشد.دستگاه دارای دو عدد پروب اسیلوسکوپ وپروب لاجیک انالایزر16کاناله و نرم افزار مربوطه می باشد
