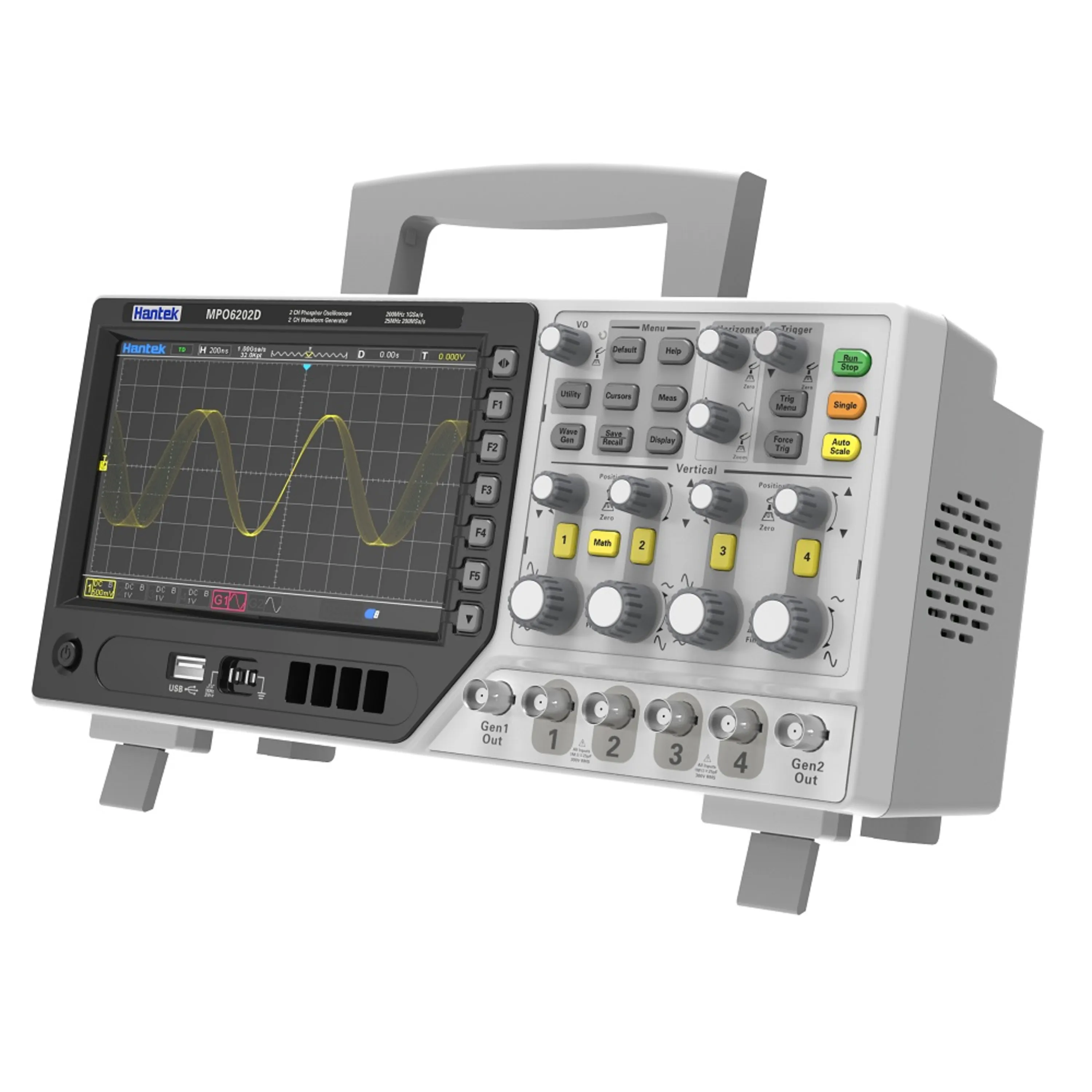

اسیلوسکوپ 4 کاناله MPO6204EDU با پهنای باند 200MHz بر اساس تکنولوژی Fluorescent oscilloscope قابلیت ویژه ای را در اندازه گیری موجهای الکتریکی به ویژه سیگنالهای لحظه ای که رویت آنها با اسکوپهای معمولی رایج غیر ممکن است یا احتمال از دست دادن آنها وجود دارد در اختیار کاربر قرار می دهد. بلکه تاکیدی بر اصول نمایش همانند اسکوپهای آنالوگ قدیمی می باشد که در آنها بعد شدت روشنائی موج در صفحه نمایش علاوه بر زمان و ولتاژ وجود دارد این اسکوپها امکان شبیه سازی این قابلیت اسکوپهای قدیمی را فراهم کرده است در اصلMPO با ترکیب 256 نوع شدت و رنگ متفاوت یک قام فراتر رفته و نمایشی همانند نقشه گرمائی(Heat map ) از موج تحت تست را فراهم کرده است. به عنوان نمونه یک موج با مدولاسیون FM در اسیلوسکوپ MPO در قسمت تصاویر برای نمونه گنجانده شده است رنگ قرمز به معنی تکرار بیشتر موج و آبی به معنی تکرار کمتر در واحد زمان می باشد. این اسیلوسکوپ قابلیت اتصال به کامپیوتر , فلش مموری را دارد . سیستم همچنین دارای امکان اندازه گیری اتوماتیک پارامترهای الکتریکی همانند فرکانس , دامنه, پریود و... تا 42 پارامتر را دارد, در کنار آن دارای خروجی PASS/FAIL به معنی قبول یا رد سیگنال مورد تست طبق پارامترهای تعریف شده به اسیلوسکوپ توسط کاربر می باشد.دستگاه دارای دو عدد پروب اسیلوسکوپ وپروب لاجیک انالایزر16کاناله و نرم افزار مربوطه می باشد.این مدل دارای رابط WFI است.
